需進行靜壓壽命試驗的球閥的密封性能應符合GBT13927或JB/T9092的要求。

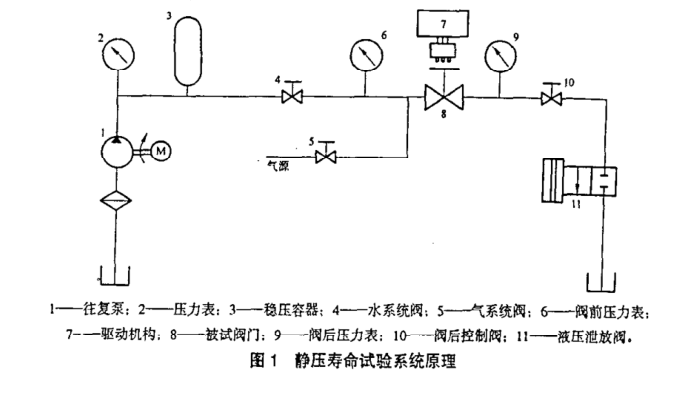

靜壓壽命試驗的試驗系統原理圖如圖1所示。
無論球閥是采用何種方式操作的，進行靜壓壽命試驗時，其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手柄(輪)直接帶動閥或由蝸輪減速機構帶動的手動操作球閥，應用壽命試驗機的驅動機構帶動球閥的手柄(輪)或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的。
試驗介質為常溫水。若需用空氣作試驗介質，應按閥門的額定壓差控制試驗時的開啟壓差。球閥，應用其所配帶的操作驅動裝置帶動球閥進行啟閉循環試驗。
靜壓壽命試驗時，球閥從全關保持密封位置為起點，閥門的開度應達到其實際開度的100%。
靜壓壽命試驗時，球閥從開啟位置到關閉的過程，體腔內應充滿介質并帶壓，介質壓力為90%~100%的閥門公稱壓力:到達關閉位置后，球閥的出口側應將介質壓力釋放。球閥在試驗介質的壓差條件下開啟。球閥有額定壓差要求時，試驗時應以額定壓差為試驗壓差。
試驗時，應控制啟閉位置，行程位置的重復偏差應小于1°。
試驗時，應按以球閥操作試驗測量得到的最大啟閉力矩操作，操作力矩不得超過一人用球閥所配帶的驅動手輪所能產生的力矩或產品標準規定的操作力矩。操作力矩重復偏差應小于±5%。
靜壓壽命試驗過程中，應根據密封副配對材料的特性。每啟閉循環300~500次，進行一次密封性能和操作力矩的檢查。密封性能合格后，繼續試驗:手動操作的球閥，若操作力矩有變化可予以調整，用其他操作機構操作的球閥，不能予以調整。
若球閥有流向安裝要求時，應以要求的流向安裝。
靜壓壽命試驗次數的記錄，應通過壽命試驗機或電動、液動、氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號，采用電磁計數器記錄。
|
