一、應用范圍：
???????
濟南思明特高溫脈沖試驗臺主要用于適用于汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、中冷器、散熱器、油冷器、水箱、蒸發器、冷凝器、加熱器、空調管路、冷卻液管路、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯；其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體的脈沖試驗。散熱器、油冷器、缸體、液壓膠管及其他液壓元件進行脈沖疲勞試驗。主要用于模擬材料或產品在極端工作條件下的使用情況，以評估其耐久性、可靠性以及適應高溫和脈沖壓力的能力。
二、基本參數
1. 試驗介質：油、水或乙二醇混合液
2. 脈沖壓力：0-70MPa（可以調節）
3. 壓力控制精度：0.01MPa
4. 脈沖頻率：5~30 次/分 （可調）
5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。
6. 試驗介質溫度：室溫～130℃（根據客戶要求）
7. 試驗次數打到50 萬次以上（連續一次），可以連續工作時間30 天
以上，進行密封性能試驗，不得出現泄漏或變形情況
三、設備構成
本試驗臺由6 個主要部分組成：
1．充液系統： 該系統由液位傳感器、集液箱、過濾器、充液氣控球閥組成。該系統完成整個循環系統中所有容積的介質充注與補充。該系統是通大氣的，與排氣系統組成一個充液排氣開式循環回路。
2． 排氣系統：該系統由排氣氣控球閥、排氣集液箱、液位傳感器、排氣閥組成。排氣是否徹底會直接影響到壓力波形的產生，它是壓力波形產生的必要條件。該系統安裝在系統管道的上端，有利于排氣。
3．加熱系統：該系統為液體循環工質濕式加熱系統，濕式循環加熱系統是維持脈沖試驗介質的設定溫度，使整個循環系統處于一個設定的熱平衡中，該系統由高溫循環泵、集液罐、加熱器、溫度傳感器組成。
4.脈沖動力系統：
脈沖動力系統給脈沖的發生裝置提供一個恒壓源，還包含一個壓力切換裝置。該系統由液壓箱、液壓泵、液壓閥、蓄能器、過濾器、壓力繼電器等元器件組成。
5.脈沖壓力伺服控制系統：
該控制系統是設備的核心。系統由伺服閥、油缸等組成。
6.循環系統：
循環系統分大循環系統和小循環系統，由加熱器、循環泵、氣控閥、節流閥、過濾器、氣控閥組成。小循環系統用于未裝工件時的空運行，用于設備的調試，檢查各系統的初始工作狀態。檢查各系統無異常后，再關閉氣控球閥，開啟試驗環境箱的通道，進入大循環試驗階段。
四、型號選擇
產品名稱 |
高溫脈沖試驗臺 |
產品型號 |
SUP_MCSYT |
基本原理 |
根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行脈沖試驗。 |
性能參數 |
試驗壓力 |
0~70MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01MPa |
脈沖頻率 |
5-30次/分 |
試驗介質 |
水或液壓油 |
操作方式 |
電腦控制 |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，電腦控制 |
適用范圍 |
散熱器，中冷器，冷凝器，高壓軟管，膠管等 |

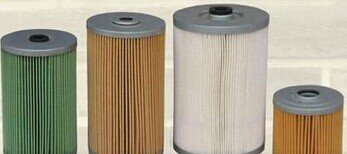

濟南思明特科技有限公司生產的燃油濾清器脈沖壓力試驗機用于檢測在一定脈沖壓力下濾清器的疲勞壽命。設備遵循QC／T 772－2006《汽車用柴油濾清器試驗方法系統》。采用計算機自動控制。
