思明特氣體泵B系列為二級增壓泵，通過兩級壓縮將氣體增壓到高壓，驅氣體增壓泵的驅動氣壓為0.2-0.8Mpa壓力，氣體輸入口的壓力范圍為0.5—10bar，可增至90Mpa。增壓泵采用氣控換向閥，本身無需電源，可實現自動換向，泵全部采用鋁合金及不銹鋼制造。產品可以增壓空氣、氮氣、氫氣、等各種氣體。
在泵的氣驅部分該系列需用潤滑型氣體，以便讓密封和其他內部零件得到潤滑，該系列泵的驅動活塞直徑為160mm.

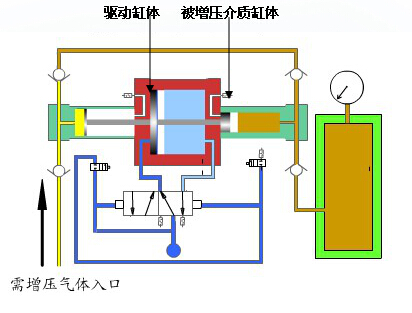

思明特氣體增壓泵的工作原理圖如下
思明特氣體增壓泵通過壓縮空氣氣缸作為動力增壓被增壓氣體，泵為雙級泵，通過一級和二級壓縮將被增壓氣體進行增壓。由于驅動氣缸直徑要比被增壓氣體的直徑大，通過兩者的面積比，將被增壓氣體的壓力提高（增壓泵工作原理為大面積推小面積即：帕斯卡原理）。從而提升被增壓氣體的壓力。思明特增壓氣泵本身帶有氣控換向閥，可自行換向。
型號 |
增壓比 |
壓力 |
氣體出口壓力計算公式 |
小進口壓力 |
流量L/min |
Ps |
Po |
B-1 |
1:1 |
10bar |
8bar |
1*Pa |
0.1bar |
1362 |
B-2 |
2:1 |
10bar |
16bar |
2*Pa |
0.1bar |
825 |
B-5 |
5:1 |
10bar |
40bar |
5*Pa |
0.1bar |
415 |
B-10 |
10:1 |
10bar |
80bar |
10*Pa |
0.1bar |
325 |
B-25 |
25:1 |
10bar |
175bar |
25*Pa+4*Pa |
0.1bar |
136 |
B-40 |
40:1 |
10bar |
280bar |
40*Pa+2.5*Pa |
0.1bar |
124 |
B-60 |
60:1 |
10bar |
420bar |
60*Pa+0.6*Pa |
0.1bar |
84 |
B-100 |
100:1 |
10bar |
700bar |
100*Pa+10*Pa |
0.1bar |
63 |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓 Pa=6bar·Ps=8bar
壓力換算關系：1MPa=10bar=10公斤
思明特氣體增壓泵應用范圍
- 壓縮空氣增壓
- 航空航天附件維修后的靜態、動態測試
- 氣體壓縮存儲
- 氣壓調節器的檢測
- 壓力氣密性檢測
- 稀有氣體回收
- 飛機輪胎和液壓蓄能器充氮氣
- 氣體輔助注塑中高壓氮氣充氣
- 超純氣體的壓縮（CO2 超臨萃?。?/li>
- 可增壓氮氣，氫氣，空氣，甲烷等各種氣體
