一、應用范圍：
???????
濟南思明特靜壓試驗系統適用于汽車軟管、容器、閥門等設備的靜壓試驗、過濾器等產品的耐壓、爆破性能的測試。其廣泛應用于航空航天、石油化工、金屬材料、機械制造、等質檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。壓力試驗系統，由加壓系統和控制、顯示系統組成。加壓系統主要由思明特液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓?？刂?、顯示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作。
1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力 可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—300Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液。
溫度控制：-40℃-150℃

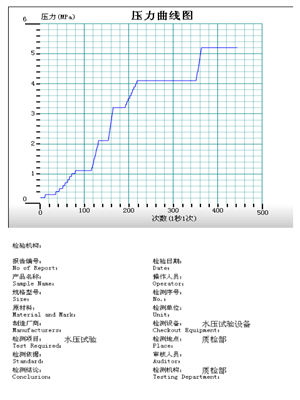

5、可根據客戶需求選擇配置便攜式自動記錄儀。
四、型號選擇
產品名稱 |
靜壓試驗系統 |
產品型號 |
SUP_RGXT
|
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~300MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
液壓軟管及軟管組合件 、閥門、壓力容器 |
