一、應用范圍 ???????

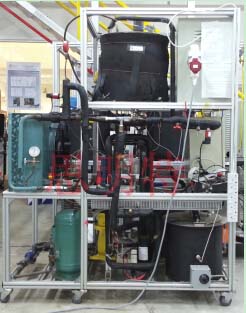

制冷效率試驗臺主要用于測試熱性能，系統根據具體的要求在各個部位配置有相應的壓力傳感器及溫度傳感器。用于模擬具體的實際使用環境，輸出相應的曲線變化圖。

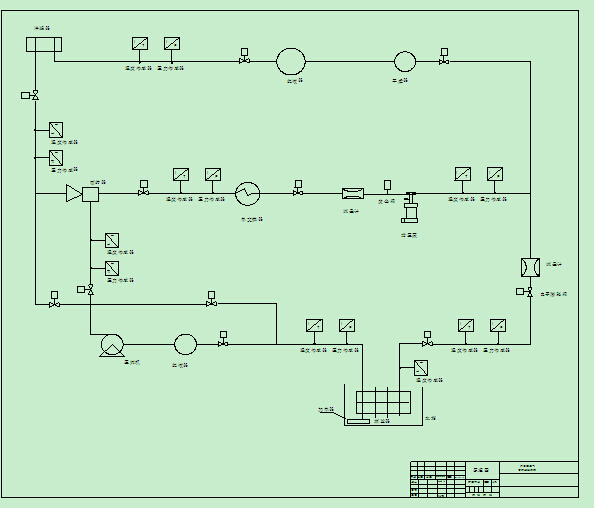

二、效率試驗臺工作原理圖
如圖所示：冷凝器、蒸發器、增壓泵、壓縮機、傳感器、閥門、管路等組成。
系統為測試噴射器的效率和性能指標的試驗臺。
系統管路分為測試管路（中間）
壓縮機管路（最底部）
R134a回收裝置（最底部）
制冷劑通過不同的管路進行循環，于此同時溫度傳感器，壓力傳感器采集相應的技術參數。通過不同的部位的技術參數分析在有壓縮機和沒有壓縮機的情況下的性能指標。
三、試驗平臺技術參數
1. 試驗介質：R134a
2. 壓力：0-2MPa（可以調節）
3. 溫度范圍：0-90℃
4. 壓力采集：實時采集，采集頻率1秒一次。
5. 試驗介質溫度：帶加溫裝置，蒸發器到30℃
5. 環境溫度溫度：室溫（根據客戶要求）
7、被測件一次可測試1路（根據客戶要求）
8、技術先進，結構設計合理。外型美觀大方的特點。
9、所有承壓零件都采用國際知名品的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護，采用不銹鋼連接。
壓力發生控制裝置：壓力泵，溢流閥，截止閥，控制裝置。
數據采集控制裝置：計算機、采集軟件、壓力傳感器、溫度傳感器、數據采集卡。
循環系統：包括流量計，熱交換器，蒸發器，壓縮機，冷凝器，集液器閥門。
?
