一、應用范圍：
???????
適用于各種汽車軟管、膠管、空調管、汽車總成等產品的耐壓、爆破性能的測試。用于各種型號的管件的爆裂壓力測定和耐壓時間測定。其廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。壓力試驗系統，由加壓系統和控制、顯示系統組成。加壓系統主要由思明特液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。控制、顯示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作。 本試驗機采用PLC控制方式，觸摸屏操作及顯示，具有自動加壓，自動峰值保持，測試件爆破后自動停機，自動保護等功能。
二、試驗標準 :
膠管爆破試驗臺是按照“EN???? ISO1402-1996/NF T47202-1996 橡膠和塑料軟管組件靜液壓試驗”標準、GB/T5563液壓軟管總成試驗標準制作。軟管的安裝和測試的方法符合“EN ISO1402-1996/NF T47202-1996橡膠和塑料軟管組件靜液壓試驗”標準所規定的內容、設備的性能參數和試驗方法符合GB7939、GB/T5563液壓軟管總成試驗標準中的規定。適合GB383鋼絲編織軟管或GB/T10544各種規格的爆破試驗、各種規格的爆破試驗、泄漏試驗、耐壓試驗等要求。 GBT16897-2010

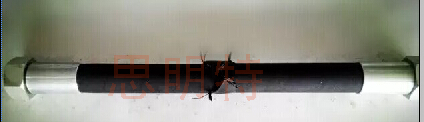

膠管爆破 ：
典型的試驗程序有：
恒速升壓直至爆破；
恒速升壓—保壓—恒速升壓直至爆破；
恒速升壓—保壓—泄壓
恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至爆破；

1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力 可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—300Mpa，根據客戶實際需求，選擇相對應的壓力。
五、型號選擇
產品名稱 |
液壓軟管爆破試驗臺 |
產品型號 |
SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70
SUP_RGXT_120,SUP_RGXT_160,SUP_RGXT_220,SUP_RGXT_300 |
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~300MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
液壓軟管及軟管組合件 |
