建筑構件噴水沖擊試驗方法

試驗程序

1 在耐火試驗結束后的3min內，在試件的受火面進行噴水沖擊試驗。

2 水槍噴嘴方向應為試件的中心法線方向，且與試件的距離為(6±0.1)m。若因故無法按此要求設置，則水槍噴嘴方向與試件中心法線的偏離角度不應大于30°，此時與試件的距離應小于(6±0.1)m；每偏離中心法線10°，距離減少(0.3±0.005)m。

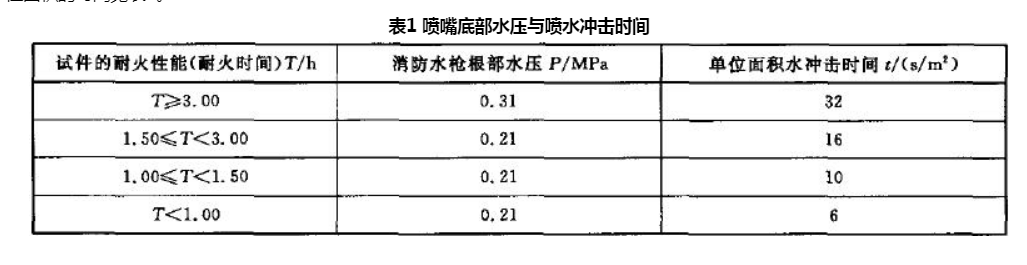

3 對不同耐火性能的試件，進行噴水沖擊試驗時，消防水槍根部的水壓要求不同，見表1。

4 試件受火面面積的計算方法之一是采用試件的外形尺寸進行計算，此時的試件包含支撐框架、軌道等，但不包含安裝試件用的墻體。

5 噴水沖擊首先作用于試件受火面的底部，然后作用于所有其他部分，緩慢改變方向，使水沖擊在試件的外周邊內部移動，不要集中沖擊、在試件任一點停止或隨意改變方向。在試件外周邊310mm內，可用以下方式改變水沖擊方向：

a) 沿著試件的四周沖擊，從試件任一底角開始向上移動。
b) 水流覆蓋試件周邊后，使水流沿著垂直方向移動，間隔距離305mm進行沖擊，直到整個寬度方向被沖擊完畢。
c) 隨后，使水流沿著水平方向移動，間隔距離305mm進行沖擊，直到整個高度方向被覆蓋。如果尚未達到規定的沖擊時間，按相反的步驟重復。

6 噴水沖擊作用于試件受火面單位面積的時間見表1。
