1、概述
制動機機能模擬測試設備通過將機車制動風管與模擬車輛制動單元相連接，通過操作制動閘，模擬機車連掛車輛后各種工況下的制動動作邏輯，檢測機車制動風壓、制動管路、及制動控制系統的性能是否滿足工藝技術指標要求。用于機車檢修、整備后與車輛連掛前機車制動系統的機能檢驗，以便先期發現機車制動系統的故障。
2、系統原理

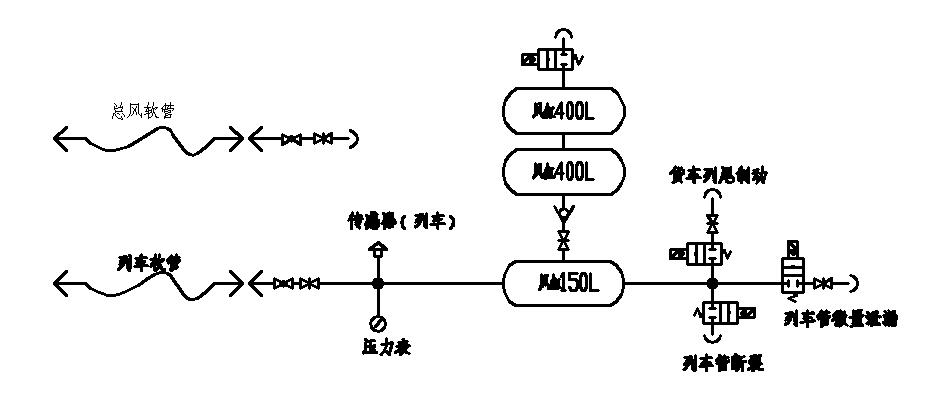

設備原理圖
3、設備功能
主要試驗項目如下：
（1）制動控制邏輯測試
系統設定完成后與機車進行連接，操縱制動閘進行制動機的充、排風控制性能測試，控制系統實時顯示試驗數據、記錄試驗過程并判斷機車制動性能。
（2）制動風壓測試
控制系統可實時顯示列車管的壓力，通過風壓曲線的變化，可判斷機車制動機的減壓制動和充風緩解性能。
（3）充風時間測試
操縱制動閘到過充時控制系統可自動檢測列車管的升壓時間。
（4）排風時間測試
操縱制動閘到初制動、常用制動等位置時控制系統可自動檢測列車管的降壓時間。
4、主要技術指標
（1）電源： AC220V/50Hz 2kVA
（2）設備環境電源： AC220V/50Hz 10kVA
（3）時間檢測范圍及精度： 0~999秒 0.1秒
（4）壓力檢測范圍及精度： 0~1000kPa 5kPa
（5）列車管缸：符合《705型試驗臺技術條件》15升
（6）連接管規格： DN25
鐵路制動軟管性能試驗機主要用于鐵路制動軟管的密封性能試驗，符合《鐵路貨車制動制動裝置檢修規則》的有關要求，能夠對鐵路貨車制動軟管的性能進行試驗，同時能夠滿足JSQ5/JSQ6車輛制動軟管的試驗要求。

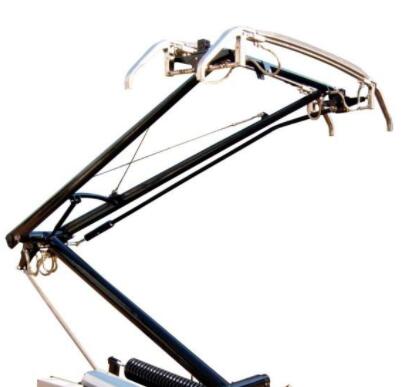

濟南思明特科技有限公司研發的受電弓試驗臺用于受電弓間對受電弓檢修后進行升降弓特性試驗。具有受電弓靜態壓力特性全程自動測試，升降弓時間測量，升弓高度測量，定高度調力功能。測試曲線及結果應能通過打印機按測試記錄卡的形式打印輸出，應便于存檔。
