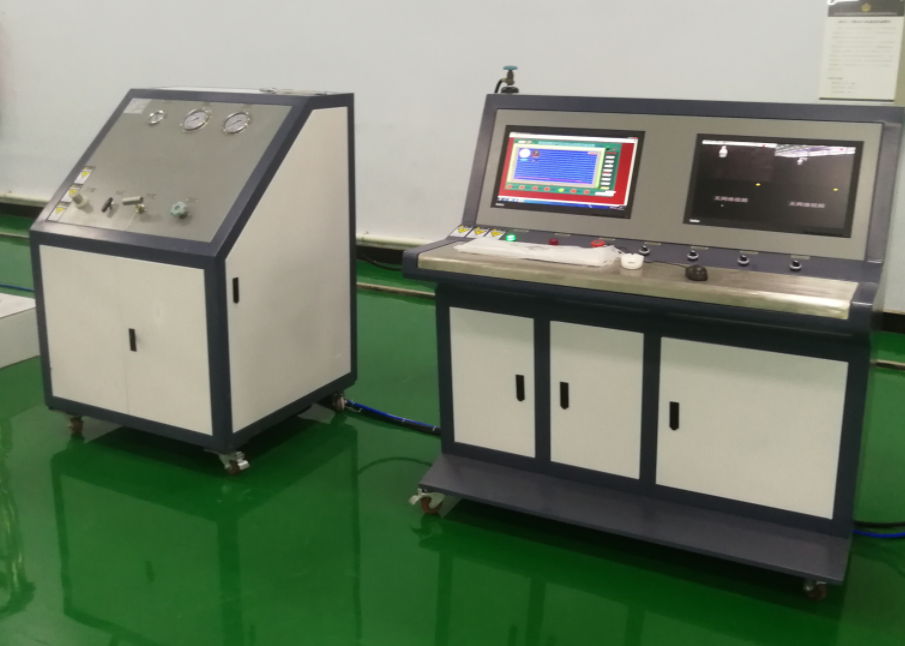

一、產品介紹
濟南思明特科技有限公司研發的增壓系統采用思明特的氣動增壓泵，利用壓縮空氣驅動產生高壓水輸出至測試工件，設備可對試驗壓力、保壓時間等過程進行自動控制，試驗數據自動采集、儲存，并輸出試壓報告。
二、增壓系統參數
試壓工件 ? |
閘閥、旋塞閥、壓裂管匯等產品 |
試壓介質 |
清水 |
額定工作壓力 |
350MPa |
試壓范圍 |
1-350MPa |
設計壓力 |
60000psi |
輸出流量 |
參考泵輸出流量圖 |
控制方式 |
計算機自動控制/手動控制 |
壓力測量精度 |
壓力表 0-40MPa，0-400MPa 1.6 級
傳感器 0-40MPa，0-400MPa 0.5 級 |
壓力控制精度 |
≤1%F.S |
外形尺寸 |
1500x600x1200mm |
重量 |
約250Kg |
水箱容積 |
100L |
高壓出口 |
2 路 |
三、增壓系統特點
增壓系統的氣源進口和試壓介質進口端均配備過濾系統，該過濾系統滿足增壓系統元件對壓縮空氣和試壓介質的要求。
增壓系統的輸出端采用高壓軟管，高壓軟管上的試壓接頭采用活動式設計，方便更換，高壓軟管不短于5米。
操作控制面板旋鈕和指示燈在面板上要分開布置，避免綠色或紅色指示燈被誤認為是按鈕，旋鈕要有阻尼感；亦可采用觸摸屏進行相關信息顯示。
兩路高壓輸出口是獨立控制的，在測試系統中可以開兩個窗口同時進行兩個閥件的壓力測試。
