一、產品介紹

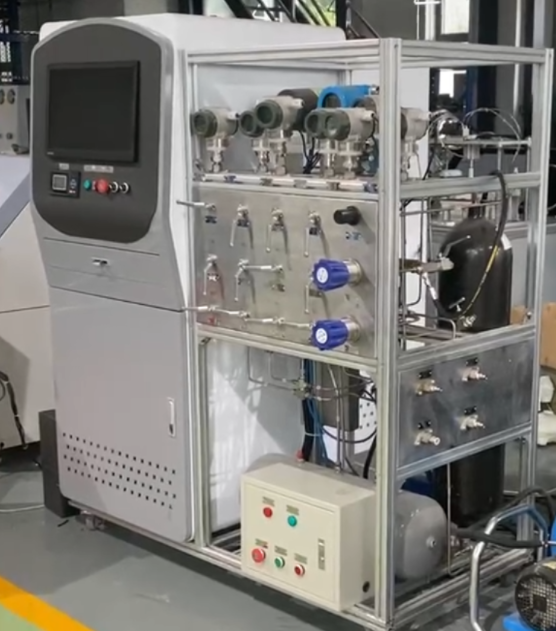

濟南思明特科技有限公司研發的巖石氣體滲透率試驗臺通過測量氣體在巖心兩端形成的壓差和流量，根據達西定律計算出巖石的氣體滲透率值。采用氣體流量法進行測試。在巖心兩端施加定壓力的氣體，測量巖心前后的壓力和流量，根據達西定律計算出巖樣的氣體滲透率值。
二、巖石氣體滲透率試驗臺參數
巖心夾持器：巖心尺寸φ25mm×25～80 mm，承壓0-10MPa。
巖心進樣系統：轉盤自動進樣，轉盤測試倉位數≥12位。
圍壓系統：
環壓泵壓力范圍：0-60MPa，流量0.001-60ml/min。
壓力傳感器：10 MPa、1 MPa、0.1MPa、精度≤0.05%F.S。
壓力數顯表：4位數字顯示，與壓力范圍及精度要求配套。
氣體流量控制系統：
調壓閥：0-25Psi、0-500 Psi壓力段調節（對應高、中、低滲透率段）。
氣體質量流量計：5mL/min、500mL/min、3000mL/min；精度:±1.0% S.P。
氣動閥及電磁閥：耐壓3000psi，1/4in接口。
數據采集及控制系統：
數據采集及控制卡：A/B數模轉換卡、I/O輸入輸出自動控制。
實驗軟件：由參數錄入（巖心基本參數）、數據采集（溫度、壓力、流量）、數據處理（根據達西定律公式計算）、數據輸出（依據SY/T 6370-1998標準要求參數項，Word文檔及Excel兩種格式）等功能模塊組成。
自動控制巖心進退樣、自動控制巖心測試壓力和對應圍壓加載壓力
三、巖石氣體滲透率試驗臺特點
自動化程度高：巖石氣體滲透率試驗臺采用全自動控制系統，能夠自動完成壓力調節、流量測量、數據記錄等功能，大大提高了測試效率和準確性。
測試范圍廣：試驗臺能夠測試不同規格和類型的巖石樣品，包括巖心、巖塊等。同時，試驗臺具有較寬的測試壓力范圍，能夠滿足不同地層條件下巖石滲透率的測試需求。
精度高：試驗臺采用高精度傳感器和測量儀表，能夠精確測量氣體流量、壓差等參數，從而確保測試結果的準確性和可靠性。
安全性高：試驗臺具有完善的安全保護措施，如壓力過載保護、漏電保護等，確保在測試過程中人員和設備的安全。
|
