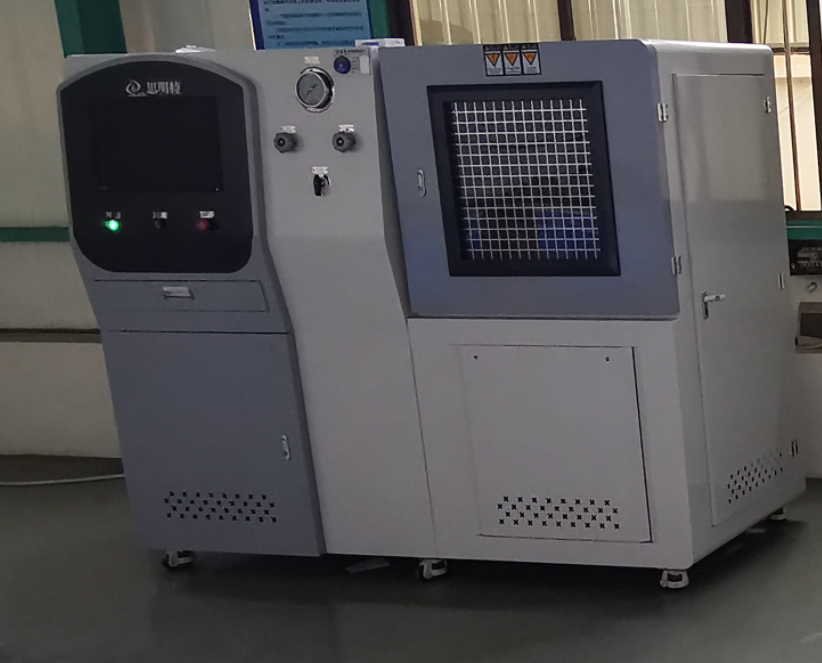

切斷閥耐壓測試臺

一、產品應用

濟南思明特科技有限公司研發的切斷閥耐壓測試臺用于電磁式燃氣緊急切斷閥的承壓件強度測試，滿足 GB 44016-2024《電磁式燃氣緊急切斷閥》6.4 承壓件強度和 7.4 承壓件強度檢測要求。

二、切斷閥耐壓測試臺特點

采用分體式設計，將操作控制臺、待測閥夾緊臺、管路與控制閥門等核心部件獨立布局。
通過PLC控制系統或工業計算機，實現測試流程的自動化。操作人員僅需設置參數（如試驗壓力、保壓時間），設備即可自動完成加壓、保壓、泄壓等全流程，并實時記錄壓力-時間曲線。部分設備還支持多工位同步測試，大幅提升檢測效率。
配備高精度壓力傳感器和數據采集模塊，采樣頻率可達1000點/秒，確保捕捉瞬態壓力變化。測試數據可自動存儲并生成Excel或PDF報告，便于質量追溯和統計分析。
操作面板配備紅色急停按鈕，可在突發情況下迅速切斷動力源，確保設備快速泄壓至安全狀態。

三、切斷閥耐壓測試臺參數

1．高壓檢測部分
1.1 量程范圍：0～0.8MPa ，精度 0.25 級
1.2 分辨率：1Pa
2．低壓檢測
2.1 量程范圍：0～0.1MPa ，精度 0.25 級
2.2 分辨率：1Pa
3．計時器：精度 0.01s
4．水槽內部尺寸長寬高不小于 550×250×200（mm），并且配防護罩；
5．試驗介質：純凈水
6．適應規格：
6.1 法蘭連接和螺紋連接兩種規格
6.2 兼容 DN15，DN20，DN25 和 DN32 規格，觸控屏操作，設定目標壓力后可以
根據設定速度緩慢加壓至目標壓力并保壓；
7．整機測試精度：0.4 級
