一、產品介紹
濟南思明特科技有限公司研發的汽車空調換熱器壓力交變試驗臺以耐高溫油為工作介質，試驗時，設定工況溫度的工作介質，在試件的內腔，以一定的流量、壓力、波形和頻率，循環流動，對汽車空調換熱器部件（冷凝器、蒸發器、板式換熱器、液氣分離器、空調管路等），進行疲勞性能的測試。
二、汽車空調換熱器壓力交變試驗臺參數
試驗介質 |
液壓油 |
試驗頻率 |
0.1~3Hz |
試驗壓力范圍 |
0~4.5 Mpa |
試驗波形 |
正弦波, 梯形波，三角波，方波；
矩形波的上升沿時間<=0.1秒。 |
每次試驗的最大循環次數 |
107次 |
試驗油溫 |
環境~120 ℃ |
試驗環境溫度 |
環境~150 ℃ |
設備動態膨脹量 |
200 cm3 |
試驗樣品類型 |
汽車空調冷凝器、蒸發器 |
試件數量 |
3件 |
爆破試驗壓力范圍 |
0~20 MPa |
三、汽車空調換熱器壓力交變試驗臺特點
本試驗臺可以自行設定試驗壓力與試驗次數、試驗頻率，達到試驗次數，自動停機并報警的功能。
觀察窗內層為防護網，外層為有機玻璃，最大限度保障人身安全。內置照明，便于光線差時，裝拆工件及觀測內部測試情況。

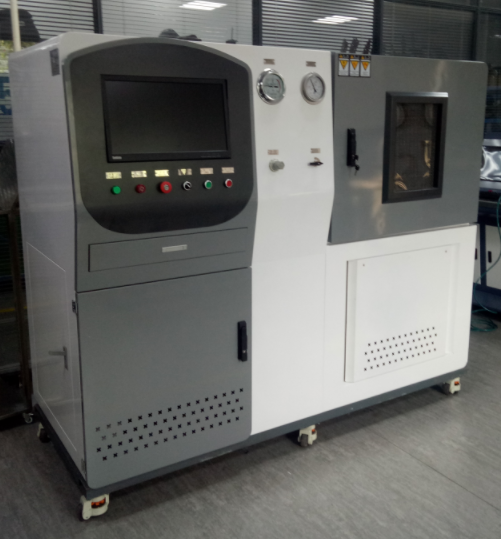

由控制柜與試件箱兩部分組成。設備布局合理，水電分離，全部管路采用不銹鋼管連接。
高精度：通過精密的試驗數據采集和測量系統，能夠?qū)崟r(shí)、準確地測定試驗過程中產生的壓力變化，保證試驗數據的準確性和可靠性。
高穩定性：多種安全限制保護機制，確保試驗臺在高負載下的穩定性和安全性。
可靠性：大量的測試數據證明，壓力交變試驗臺的試驗結果與實際工作環境下的試驗結果高度一致，可以提供有力的數據基礎，為產品研發和生產提供重要的技術支持和決策依據。
|
