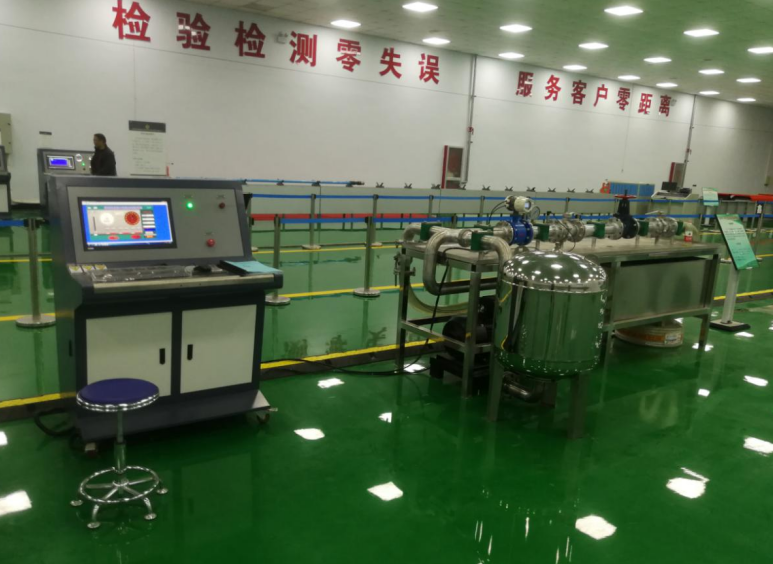

一、產品介紹
濟南思明特科技有限公司研發的閥門流阻特性試驗系統用于對各種閥門進行流量流阻性能測試，包括閥門壓差-流量特性測試、閥門開度-流量特性曲線測試、閥門流量系數測量、閥門流阻系數測量、調節閥的額定流量系數和固有流量特性測試。 廣泛應用于石油、化工、電力、冶金等行業的流體系統中，用于測試和優化閥門的流阻性能，降低流體系統中的能量損失，提高系統的運行效率和安全性。
二、閥門流阻特性試驗系統特點
操作界面，可視化界面，現場儀表實時顯示與計算機遠程監控相結合，全部設備控制均能在計算機測試界面上操作。
控制軟件成熟，界面人性化，運行可靠，控制軟件集成于客戶集控臺電腦中。
控制系統為基于電腦的控制，增加了系統的靈活性，將控制、人機界面、數據處理、通訊等。
三、閥門流阻特性試驗系統參數
試驗閥門規格范圍：DN10—DN150
試驗介質：水
試驗閥門種類：調節閥、其他閥門
閥門連接形式：螺紋連接、法蘭連接
閥門安裝方式：直通閥門
管道及閥門設計壓力：1.6MPa
試驗流量總范圍：1 m³/h?- 400 m³/h
分段范圍：選用量程比為1：10的電磁流量計，測量精度0.5%FS
1流量計1：1 m³/h?- 10 m³/h
2流量計2：10 m³/h?-100 m³/h
3流量計3：40 m³/h?- 400 m³/h
|
